一、概述
JDZ-10电流互感器是一种环氧树脂浇注绝缘的户内式全封闭产品。它通常用于额定频率为50Hz或60Hz、额定电压为10kV及以下的电力系统中，作电能计量、电流测量和继电保护用。
JDZ-10电流互感器具有体积小、重量轻、绝缘性能好、精度高等优点。它的安装和使用相对简单，可以有效地提高电力系统的运行可靠性和安全性。
在实际应用中，JDZ-10电流互感器需要根据具体的电气参数和使用要求进行选择和安装，以确保其正常运行和准确测量。

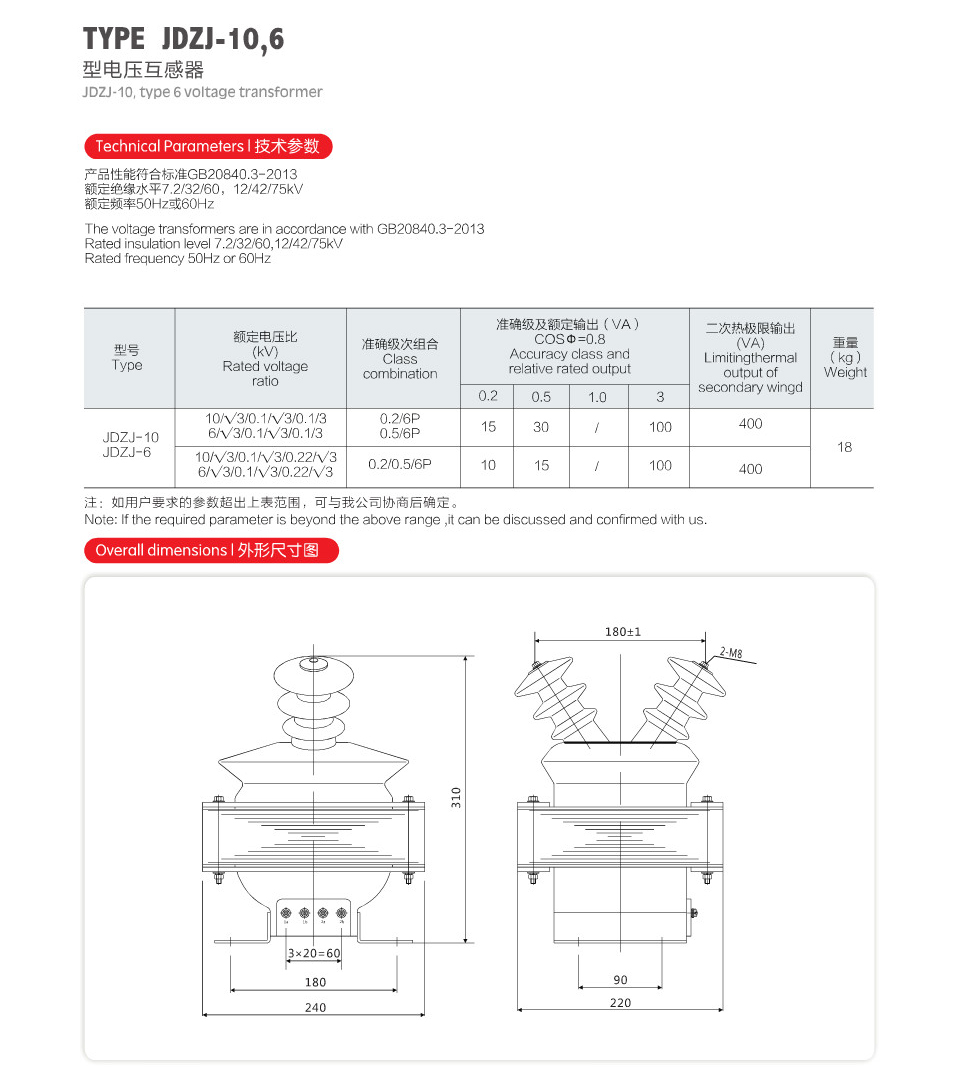

二、技术参数
产品性能符合标准GB20840.3-2013
额定绝缘水平7.2/32/60,12/42/75kV
额定频率50Hz或6OHz
The voltage transformers are in accordance with GB20840.3-2013
Rated insulation level 7.2/32/60,12/42/75kV
Rated frequency 50Hz or 6OHz
|
型号
Type
|
额定电压比(KV)
Rated voltage ratio
|
准确级次组合
Class combination
|
准确级及额定输出(VA)
COSΦ=0.8 Accuracy class andrelative rated output
|
二次热极限输出(VA)
Limitingthermal output ofsecondary wingd
|
重量(kg)
Weight
|
|
0.2
|
0.5
|
1.0
|
3
|
|
JDZJ-10
|
10√3/0.1/√3/0.1/3
|
0.2/6P
|
15
|
30
|
/
|
100
|
400
|
18
|
|
6/√3/0.1/√3/0.1/3
|
0.5/6P
|
|
JDZJ-6
|
10/√3/0.1/√3/0.22√3
|
0.2/0.5/6P
|
10
|
15
|
/
|
100
|
400
|
|
6/√3/0.1/√3/0.22/√3
|
注:如用户要求的参数超出上表范围，可与我公司协商后确定。
Note: If the required parameter is beyond the above range ,it can be discussed and confirmed with us.

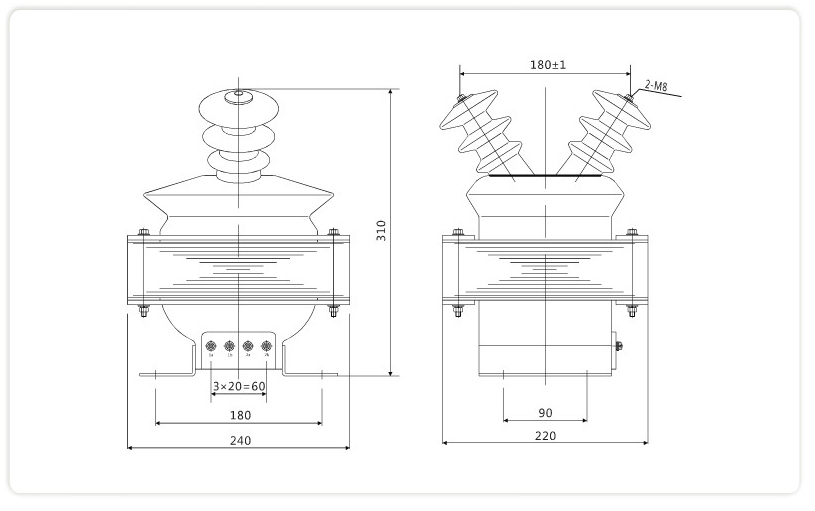

三、外形尺寸图
