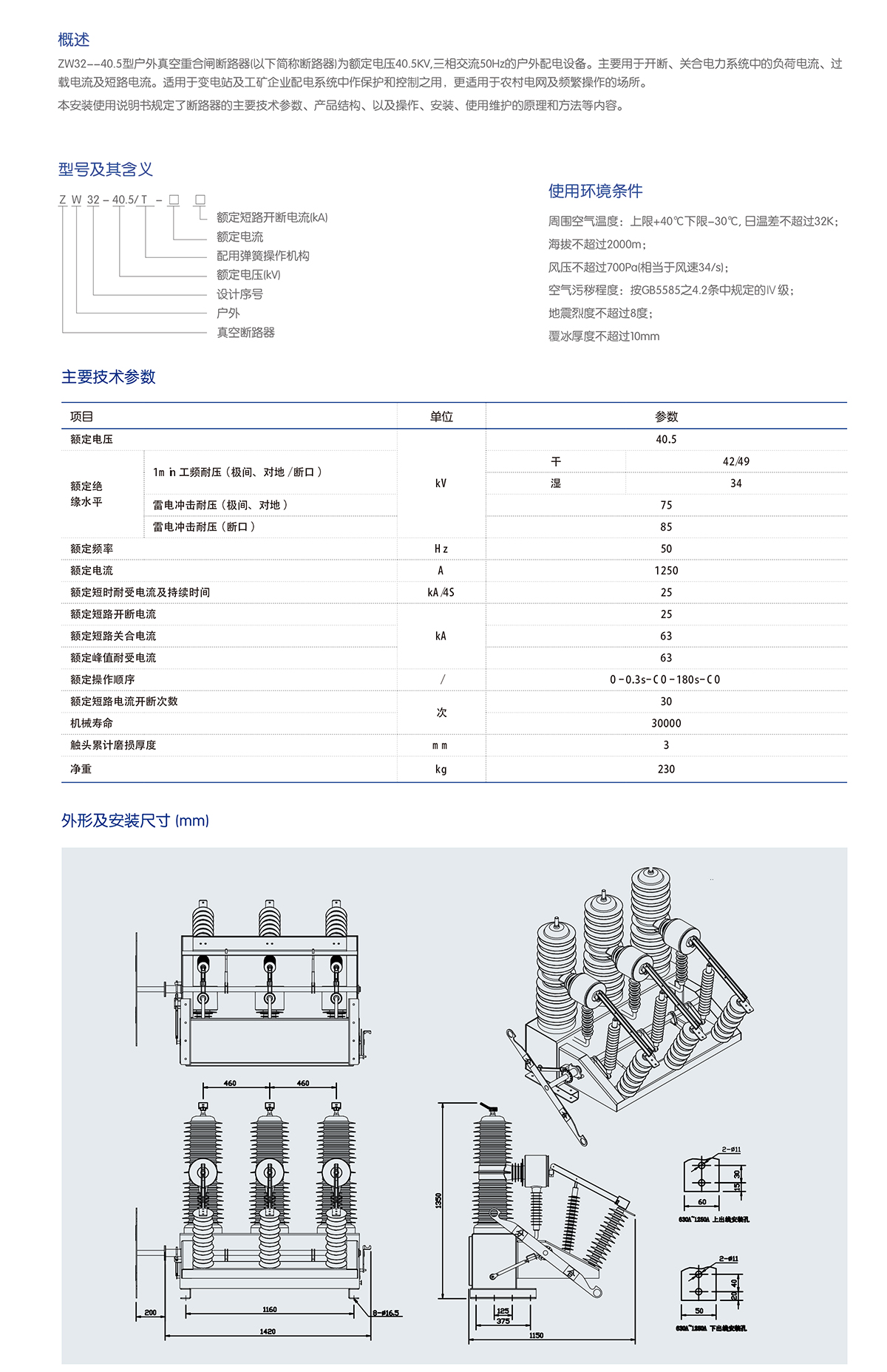

一、概述

ZW3-40.5型户外真空重合闸断路器以下简称断路器)为额定电压4.5KV,三相交流5OHz的户外配电设备。主要用于开断、关合电力系统中的负荷电流、过载电流及短路电流。适用于变电站及工矿企业配电系统中作保护和控制之用，更适用于农村电网及频繁操作的场所。

本安装使用说明书规定了断路器的主要技术参数、产品结构、以及操作、安装、使用维护的原理和方法等内容。

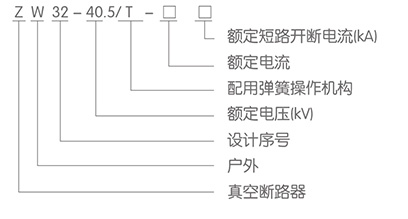

二、型号及其含义

三、适用环境条件

周围空气温度:上限+40℃下限-30℃,日温差不超过32K;

海拔不超过2000m;

风压不超过700Pa(相当于风速34/s);

空气污秽程度:按GB5585之4.2条中规定的IV级

地震烈度不超过8度;

覆冰厚度不超过10mm

四、主要技术参数

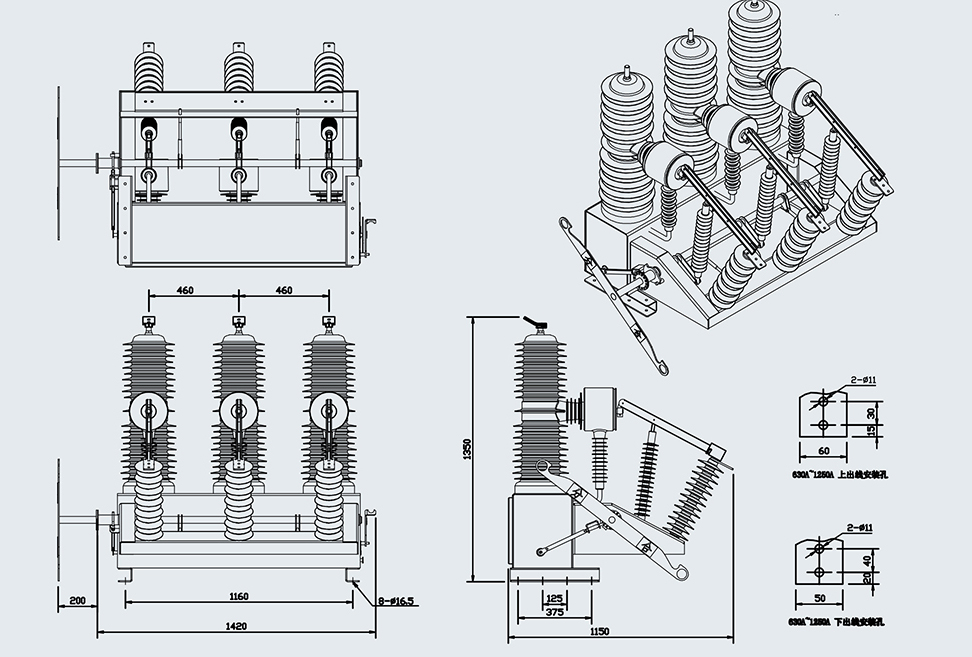

五、外形及安装尺寸（mm）
