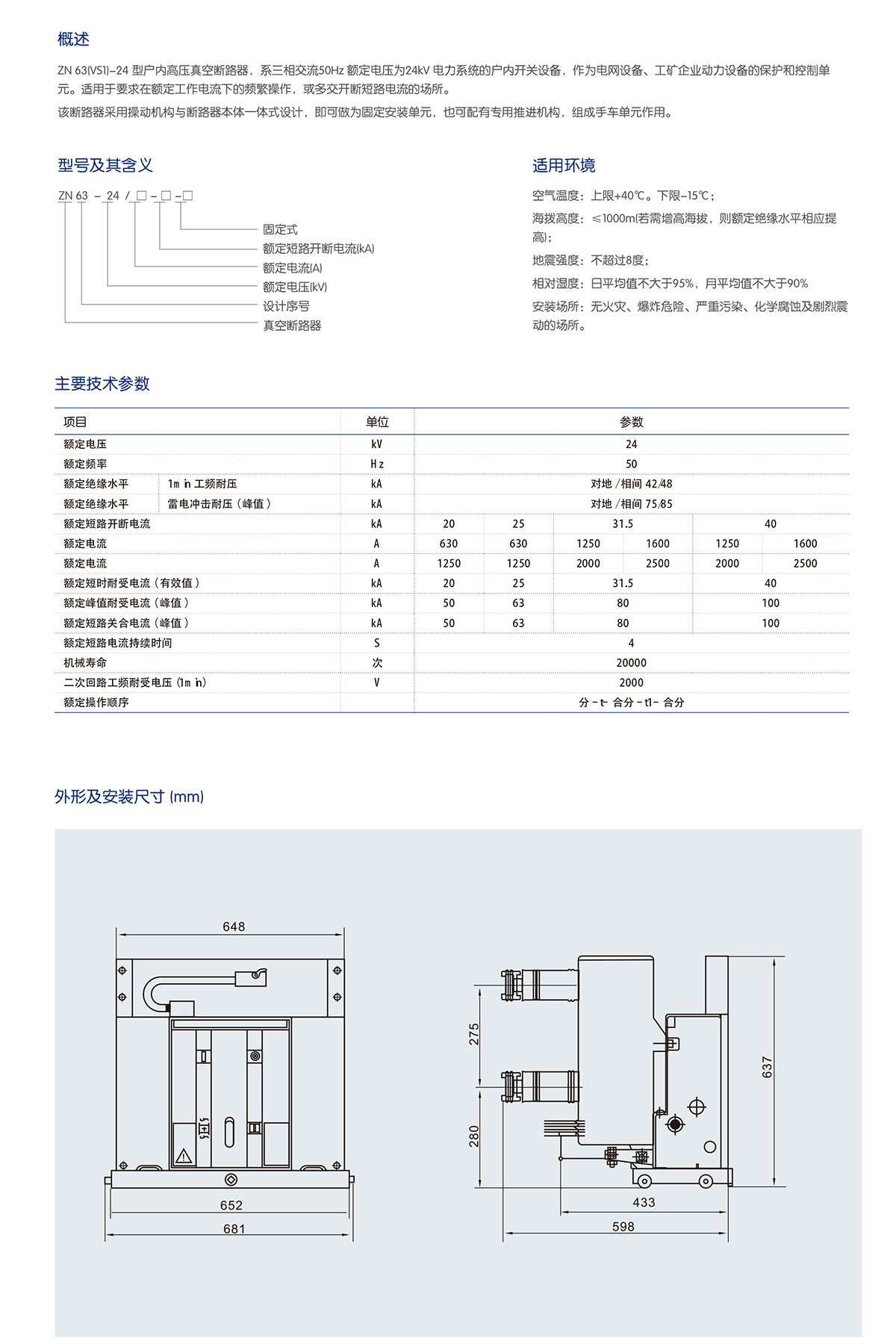

一、概述
ZN63NSI)-24型户内高压真空断路器，系三相交流50Hz额定电压为24kV电力系统的户内开关设备，作为电网设备、工矿企业动力设备的保护和控制单元。适用于要求在额定工作电流下的频繁操作，或多交开断短路电流的场所。
该断路器采用操动机构与断路器本体一体式设计，即可做为固定安装单元，也可配有专用推进机构，组成手车单元作用。

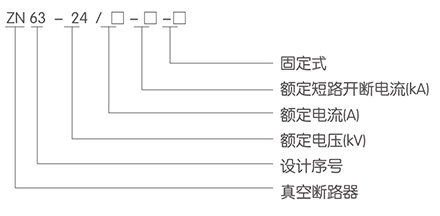

二、型号及其含义
三、适用环境
空气温度:上限+40℃。下限-15℃;
海拨高度:≤1000m(若需增高海拔，则额定绝缘水平相应提高);
地震强度:不超过8度;
相对湿度:日平均值不大于95%，月平均值不大于90%
安装场所:无火灾、爆炸危险、严重污染、化学腐蚀及剧烈震动的场所。
四、主要技术参数
|
项目
|
单位
|
参数
|
|
额定电压
|
KV
|
24
|
|
额定频率
|
Hz
|
50
|
|
额定绝缘水平
|
1m in工频耐压
|
KA
|
对地/相间42/48
|
|
额定绝缘水平
|
雷电冲击耐压（峰值)
|
KA
|
对地/相间75/85
|
|
额定短路开断电流
|
KA
|
20
|
25
|
31.5
|
40
|
|
额定电流
|
A
|
630
|
630
|
1250
|
1600
|
1250
|
1600
|
|
额定电流
|
A
|
1250
|
1250
|
2000
|
2500
|
2000
|
2500
|
|
额定短时耐受电流（有效值)
|
KA
|
20
|
25
|
31.5
|
40
|
|
额定峰值耐受电流(峰值)
|
KA
|
50
|
63
|
80
|
100
|
|
额定短路关合电流（峰值）
|
KA
|
50
|
63
|
80
|
100
|
|
额定短路电流持续时间
|
S
|
4
|
|
机械寿命
|
次
|
20000
|
|
二次回路工频耐受电压(1m in)
|
V
|
2000
|
|
额定操作顺序
|
|
|
分-t-合分-t1-合分
|

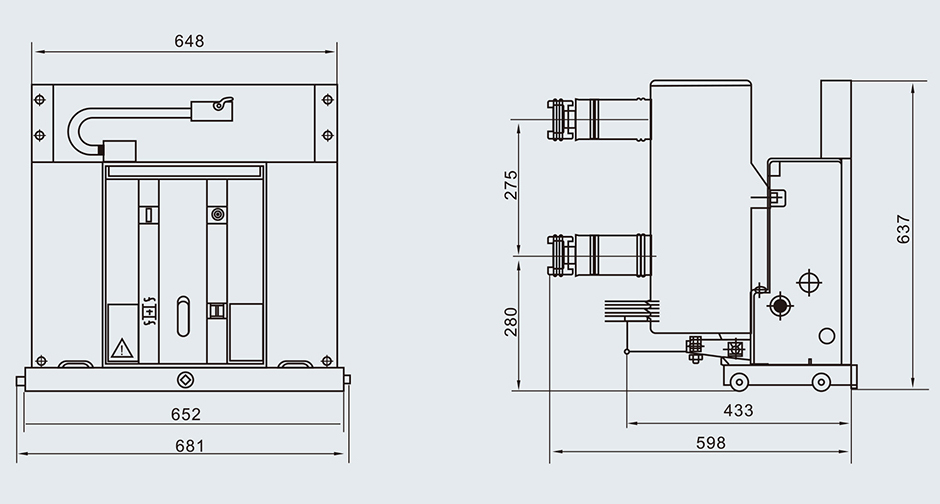

五、外形及安装尺寸（mm）
