一、LJZ-Φ65、LXZ-0.5零序列互感器
额定频率:50Hz或60Hz
用于额定电,压35kV及以下的小接地电流系统中供电缆接地保护用
本型电流互感器配套使用的继电器型号为DL-11/0.
本型零序电流互感器一次主绝缘由电缆保证，产品开合二次绕组的绝缘性能，二次绕组对地耐压为3kV-分钟
|

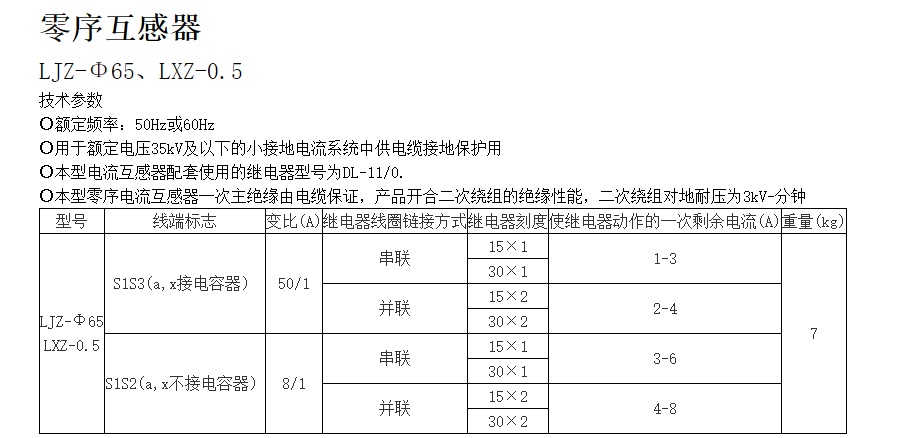

型号
|
线端标志
|
变比(A)
|
继电器线圈链接方式
|
继电器刻度
|
使继电器动作的一次剩余电流(A)
|
重量(kg)
|
|
LJZ-Φ65 LXZ-0.5
|
S1S3(a, x接电容器)
|
50/1
|
串联
|
15×1
|
1-3
|
7
|
|
30×1
|
|
串联
|
15×2
|
2-4
|
|
30×2
|
|
S1S2(a, x不接电容器)
|
8/1
|
串联
|
15×1
|
3-6
|
|
30×1
|
|
并联
|
15×2
|
4-8
|
|
30×2
|

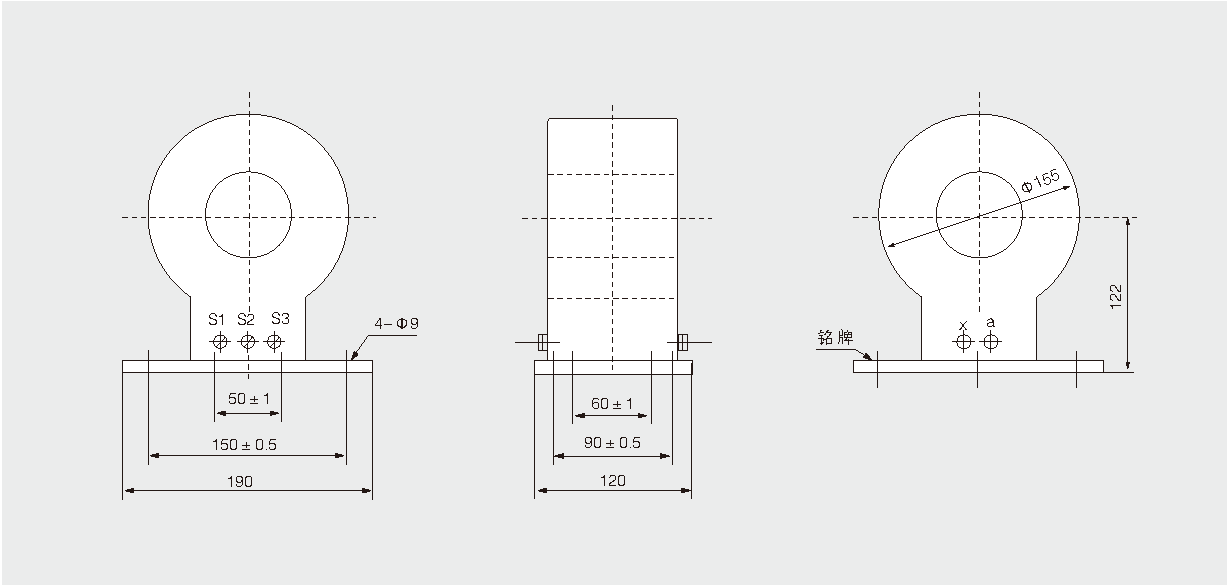

二、尺寸图
