在供电用电的线路中，电流相差从几安到几万安，电压相差从几伏到几百万伏。线路中电流电压都比较高，如直接丈量是非常危险的。为便于二次外表丈量需求转换为比较统一的电流电压，运用高压互感器起到变流变压和电气隔离的效果。显示外表大部分是指针式的电流电压表，所以高压互感器的二次电流大多数是安培级的（如5等）。跟着时代开展，电量丈量大多已经到达数字化，而计算机的采样的信号一般为毫安级（0-5V、4-20mA等）。微型电流高压互感器二次电流为毫安级，首要起大互感器与采样之间的桥梁效果。微型电流互感器称之为“仪用电流互感器”。（“仪用电流互感器”有一层含义是在实验室运用的多电流比精密电流互感器，一般用于扩展外表量程。）

高压互感器原理线路图微型电流互感器与变压器类似也是根据电磁感应原理作业，变压器改换的是电压而微型电流互感器改换的是电流算了。绕组N1接被测电流，称为一次绕组（或原边绕组、初级绕组）；绕组N2接丈量外表，称为二次绕组（或副边绕组、次级绕组）。

微型电流互感器一次绕组电流I1与二次绕组I2的电流比，叫实践电流比K。微型电流互感器在额定作业电流下作业时的电流比叫电流互感器额定电流比，用Kn表明。Kn=I1n/I2n

电流高压互感器工作原理图

结构原理

普通电流互感器结构原理：电流互感器的结构较为简单，由相互绝缘的一次绕组、二次绕组、铁心以及构架、壳体、接线端子等组成。其工作原理与变压器基本相同，一次绕组的匝数（N1）较少，直接串联于电源线路中，一次负荷电流(I1)通过一次绕组时，产生的交变磁通感应产生按比例减小的二次电流（I2）；二次绕组的匝数（N2）较多，与仪表、继电器、变送器等电流线圈的二次负荷（Z）串联形成闭合回路，由于一次绕组与二次绕组有相等的安培匝数，I1N1=I2N2，电流互感器实际运行中负荷阻抗很小，二次绕组接近于短路状态，相当于一个短路运行的变压器。

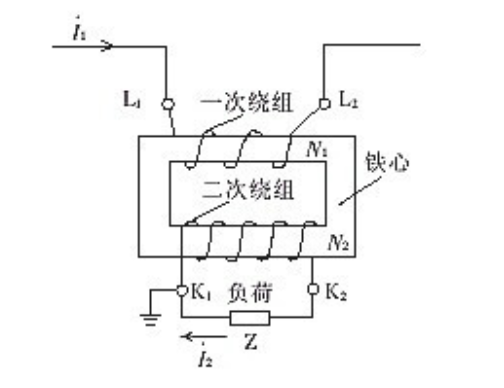

普通电流互感器结构原理图
