一、引用标准

DL/T596-1996〈〈电力设备预防性试验规程〉〉

GB50150-91〈〈电气装置安装工程电气设备交接试验标准〉〉

中国石化总公司〈〈石油化工设备维护检修规程第六册电气设备〉〉

中国石化总公司〈〈电气设备预防性试验规程〉〉

中国石化总公司〈〈引进电气设备预防性试验规程〉〉

二、独立型电流互感器的试验

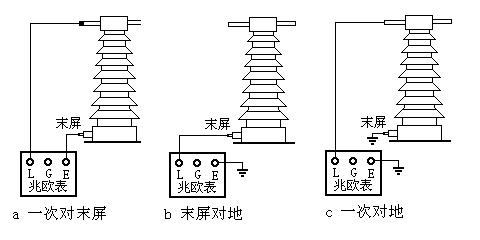

2.1、绕组及末屏的绝缘电阻：

采用2500V兆欧表进行测量

1）绕组绝缘电阻与初始值及历次数据比较，不应有显著变化；

2）电容型电流互感器末屏对地绝缘电阻一般不小于1000MΩ。

2.2、tgδ及电容量

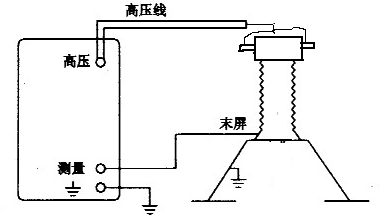

带末屏抽头的电容式测量高压端对末屏采用正接法，测量接线如下：

1）主绝缘tgδ不应大于下规程中的数值，且与历年数据比较，不应有显著变化。

2）电容型电流互感器主绝缘电容量与初始值或出厂值差别超出±5%范围时应查明原因。

3）当电容型电流互感器末屏对地绝缘电阻小于1000MΩ时，应测量末屏对地 tgδ值，其值不大于2%。

4）主绝缘tgδ试验电压为10KV，末屏对地tgδ试验电压为2KV。

三、独立型电压互感器的试验

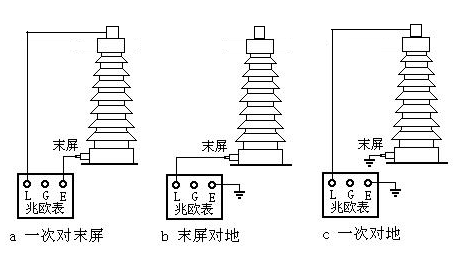

3.1、绕组及末屏的绝缘电阻：

1）绕组绝缘电阻与初始值及历次数据比较，不应有显著变化；

2）一次绕组用2500V兆欧表二次绕组用1000V或2500V兆欧表。

3.2、tgδ及电容量

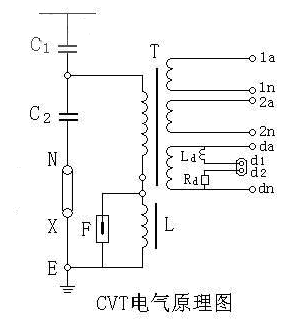

采用CVT自激法，原理图如下图

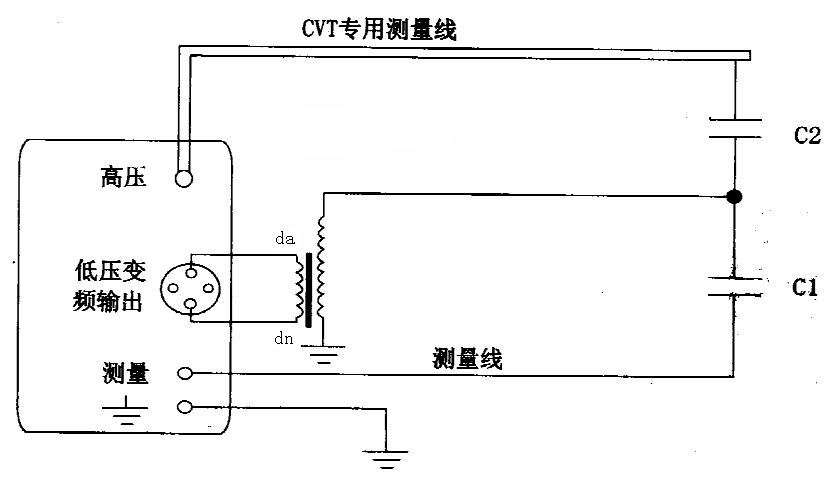

对于互感器本体的主电容C1和中压电容C2，应采用介损测试仪“自激法”

在互感器的二次加压（用100V的二次绕组）进行，接在da/dn处。

测C1时：C1的高压侧接“测量” 、C2的N点接“高压”

测C2时：C1的高压侧接“高压” 、C2的N点接“测量”

解开N点与X点的连接端子，X端仍旧接地。（有些没有X点，只需将N点解开）

注意电压不能超过3KV（一般中压互感器的变比为13000/100V），要计算好二次加压值。 tgδ及电容量且与历年数据比较，不应有显著变化。

原始记录与正式报告

对原始记录与正式报告的要求

（1）原始记录的填写要字迹清晰、完整、准确，不得随意涂改，不得留有空白，并在原始记录上注明使用的仪器设备名称及编号。

（2）将试验数据与规程及历史数据进行比较，无明显变化，否则要查明原因。

（3）试验结束后，及时出具正式报告并存档。
