互感器又称为仪用变压器，是组合互感器和电压互感器的统称。能将高电压变成低电压、大电流变成小电流，用于量测或保护系统。其功能主要是将高电压或大电流按比例变换成标准低电压（100V）或标准小电流（5A或1A，均指额定值），以便实现测量仪表、保护设备及自动控制设备的标准化、小型化。同时互感器还可用来隔开高电压系统，以保证人身和设备的安全。

互感器结构原理

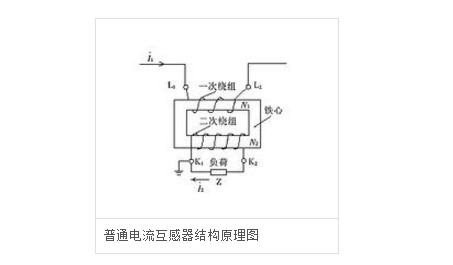

普通组合互感器结构原理：组合互感器的结构较为简单，由相互绝缘的一次绕组、二次绕组、铁心以及构架、壳体、接线端子等组成。其工作原理与变压器基本相同，一次绕组的匝数（N1）较少，直接串联于电源线路中，一次负荷电流（I1）通过一次绕组时，产生的交变磁通感应产生按比例减小的二次电流（I2）；二次绕组的匝数（N2）较多，与仪表、继电器、变送器等电流线圈的二次负荷（Z）串联形成闭合回路，由于一次绕组与二次绕组有相等的安培匝数，I1N1=I2N2，组合互感器额定电流比组合互感器实际运行中负荷阻抗很小，二次绕组接近于短路状态，相当于一个短路运行的变压器。

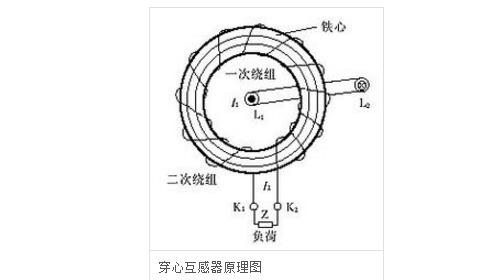

穿心式组合互感器其本身结构不设一次绕组，载流（负荷电流）导线由L1至L2穿过由硅钢片擀卷制成的圆形（或其他形状）铁心起一次绕组作用。二次绕组直接均匀地缠绕在圆形铁心上，与仪表、继电器、变送器等电流线圈的二次负荷串联形成闭合回路，由于穿心式组合互感器不设一次绕组，其变比根据一次绕组穿过互感器铁心中的匝数确定，穿心匝数越多，变比越小；反之，穿心匝数越少，变比越大，额定电流比I1/n：式中I1——穿心一匝时一次额定电流；n——穿心匝数。

多抽头组合互感器。这种型号的组合互感器，一次绕组不变，在绕制二次绕组时，增加几个抽头，以获得多个不同变比。它具有一个铁心和一个匝数固定的一次绕组，其二次绕组用绝缘铜线绕在套装于铁心上的绝缘筒上，将不同变比的二次绕组抽头引出，接在接线端子座上，每个抽头设置各自的接线端子，这样就形成了多个变比，此种组合互感器的优点是可以根据负荷电流变比，调换二次接线端子的接线来改变变比，而不需要更换组合互感器，给使用提供了方便。

不同变比组合互感器。这种型号的组合互感器具有同一个铁心和一次绕组，而二次绕组则分为两个匝数不同、各自独立的绕组，以满足同一负荷电流情况下不同变比、不同准确度等级的需要，例如在同一负荷情况下，为了保证电能计量准确，要求变比较小一些（以满足负荷电流在一次额定值的2/3左右），准确度等级高一些（如1K1.1K2为200/5.0.2级）；而用电设备的继电保护，考虑到故障电流的保护系数较大，则要求变比较大一些，准确度等级可以稍低一点（如2K1.2K2为300/5.1级）。

一次绕组可调，二次多绕组组合互感器。这种组合互感器的特点是变比量程多，而且可以变更，多见于高压组合互感器。其一次绕组分为两段，分别穿过互感器的铁心，二次绕组分为两个带抽头的、不同准确度等级的独立绕组。一次绕组与装置在互感器外侧的连接片连接，通过变更连接片的位置，使一次绕组形成串联或并联接线，从而改变一次绕组的匝数，以获得不同的变比。带抽头的二次绕组自身分为两个不同变比和不同准确度等级的绕组，随着一次绕组连接片位置的变更，一次绕组匝数相应改变，其变比也随之改变，这样就形成了多量程的变比。带抽头的二次独立绕组的不同变比和不同准确度等级，可以分别应用于电能计量、指示仪表、变送器、继电保护等，以满足各自不同的使用要求。

组合式电流电压互感器。组合式互感器由组合互感器和电压互感器组合而成，多安装于高压计量箱、柜，用作计量电能或用作用电设备继电保护装置的电源。组合式电流电压互感器是将两台或三台组合互感器的一次、二次绕组及铁心和电压互感器的一、二次绕组及铁心，固定在钢体构架上，浸入装有变压器油的箱体内，其一、二次绕组出线均引出，接在箱体外的高、低压瓷瓶上，形成绝缘、封闭的整体。一次侧与供电线路连接，二次侧与计量装置或继电保护装置连接。根据不同的需要，组合式电流电压互感器分为V/V接线和Y/Y接线两种，以计量三相负荷平衡或不平衡时的电能。

组合互感器的特点

（1）一次线圈串联在电路中，并且匝数很少，因此，一次线圈中的电流完全取决于被测电路的负荷电流．而与二次电流无关；

（2）组合互感器二次线圈所接仪表和继电器的电流线圈阻抗都很小，所以正常情况下，组合互感器在近于短路状态下运行。

组合互感器工作原理

在供电用电的线路中，电流相差从几安到几万安，电压相差从几伏到几百万伏。线路中电流电压都比较高，如直接测量是非常危险的。为便于二次仪表测量需要转换为比较统一的电流电压，使用互感器起到变流变压和电气隔离的作用。显示仪表大部分是指针式的电流电压表，所以组合互感器的二次电流大多数是安培级的（如5等）。随着时代发展，电量测量大多已经达到数字化，而计算机的采样的信号一般为毫安级（0-5V、4-20mA等）。微型组合互感器二次电流为毫安级，主要起大互感器与采样之间的桥梁作用。微型组合互感器称之为“仪用组合互感器”。（“仪用组合互感器”有一层含义是在实验室使用的多电流比精密组合互感器，一般用于扩大仪表量程。）

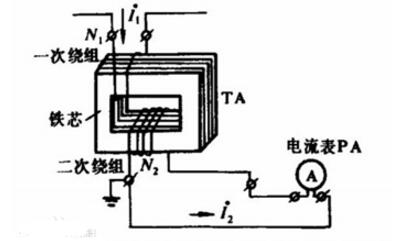

组合互感器原理线路图微型组合互感器与变压器类似也是根据电磁感应原理工作，变压器变换的是电压而微型组合互感器变换的是电流罢了。绕组N1接被测电流，称为一次绕组（或原边绕组、初级绕组）；绕组N2接测量仪表，称为二次绕组（或副边绕组、次级绕组）。

组合互感器工作原理图

微型组合互感器一次绕组电流I1与二次绕组I2的电流比，叫实际电流比K。微型组合互感器在额定工作电流下工作时的电流比叫组合互感器额定电流比，用Kn表示。Kn=I1n/I2n。

组合互感器的作用

电压互感器的作用是把高电压按比例关系变换成100V或更低等级的标准二次电压，供保护、计量、仪表装置使用。同时，使用电压互感器可以将高电压与电气工作人员隔离。电压互感器虽然也是按照电磁感应原理工作的设备，但它的电磁结构关系与组合互感器相比正好相反。电压互感器二次回路是高阻抗回路，二次电流的大小由回路的阻抗决定。当二次负载阻抗减小时，二次电流增大，使得一次电流自动增大一个分量来满足一、二次侧之间的电磁平衡关系。可以说，电压互感器是一个被限定结构和使用形式的特殊变压器。

组合互感器的作用是可以把数值较大的一次电流通过一定的变比转换为数值较小的二次电流，用来进行保护、测量等用途。如变比为400/5的组合互感器，可以把实际为400A的电流转变为5A的电流。组合互感器用于测量比较大的电流。

组合互感器接反了会怎么样

组合互感器二次有两个接线端子，当一次电流流入方向不同时，二次电流从两个接线端子中哪个流出就不一样，这就是CT的极性。极性接反了对一般的电流保护没有问题，只对方向保护有影响，会造成误动。一段压变避雷器柜有二次小线连接至二段避雷器柜，是PT的二次线连接过去，这样当A段母线PT检修时，A段母线PT二次电压切换到B段，保证电压表特别是低电压保护不会误动，即用于二次电压切换。

组合互感器方向穿反向会有什么现象

组合互感器的一、二次绕组端子都标有极性的符号：如（+）或（*）等，在一、二次绕组有这样一个符号的一端叫做同性端，同理，二者另一头没有标此符号的一端也为同极性端。在组合互感器中，常以一、二次电流方向关系来确定同极性端或异极性端。一般是这样来确定同极性端的：对一次绕组的端子，先可任意选定一个端头作为始端（另一个作为终端），当一次绕组电流i1瞬时由始端流向终端，二次绕组内电流i2流出的那一端就标示为二次绕组的始端，（另一个作为终端）

在连接继电保护（如差动、功率方向继电器）、有功和无功功率表、电能表计时，必须要注意组合互感器的极性。只有组合互感器的极性连接正确，保护装置和仪表才能正确动作。表计的极性接错了，会引起有功、无功功率表的反指，有功和无功电能表反转；在差动保护中，由于一侧的组合互感器二次回路极性接反，而引起带上负荷后保护误动作事故是经常发生的。

1、第一种情况：组合互感器仅仅连接电流表，组合互感器的极性接反是没有影响的，因为电流表测量的是交流，没有极性要求。

2、第二种情况：组合互感器连接电能表做计量，当（单相电源）组合互感器的极性接反，会造成计量电表反向转动，电度计量不是累加，而是相减。

3、第三种情况：三相电源使用的组合互感器，一个、或两个极性接反，会造成电度表的计量混乱，计量不正确（偏差极大）。

4、第四种情况：三相电源使用的组合互感器，三个组合互感器极性全部接反，会造成计量电表反向转动，电度计量不是累加，而是相减。
