组合互感器端子与极性

本节重点：电压电压互感器绕组端子与极性，电压电压互感器的原理解释

典型的组合互感器是利用电磁感应原理将高电压转换成低电压，或将大电流转换成小电流，为测量装置、保护装置、控制装置提供合适的电压或电流信号。

电力系统常用的电流互感器，其一次侧电压与系统电压有关，通常是几百伏～几百千伏，标准二次电压通常是100V和100V/ 两种；而电力系统常用的电压互感器，其一次侧电流通常为几安培～几万安培，标准二次电流通常有5A、1A、0.5A等。

1、电流互感器的原理

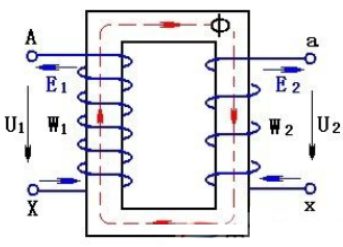

电流互感器的原理与变压器相似，如图1所示。一次绕组(高压绕组)和二次绕组(低压绕组)绕在同一个铁芯上，铁芯中的磁通为Ф。根据电磁感应定律，绕组的电压U与电压频率f、绕组的匝数W、磁通Ф的关系为：

图1  电流互感器原理

2、电压互感器的原理

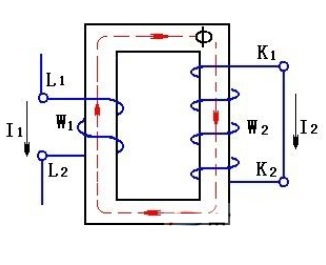

在原理上也与变压器相似，如图2所示。与电流互感器的主要差别是：正常工作状态下，一、二次绕组上的压降很小（注意不是指对地电压），相当于一个短路状态的变压器，所以铁芯中的磁通Ф也很小，这时一、二次绕组的磁势F（F=IW）大小相等，方向相反。

电压互感器的极性

即电压互感器一、二次之间的电流比与一、二次绕组的匝数成反比。

3，组合互感器绕组的端子和极性

电流互感器绕组分为首端和尾端，对于全绝缘的电流互感器，一次绕组的首端和尾端可承受的对地电压是一样的，而半绝缘结构的电流互感器，尾端可承受的电压一般只有几kV左右。常见的用A和X分别表示电流互感器一次绕组的首端和尾端，用a、x或P1、 P2表示电流互感器二次绕组的首端或尾端；电压互感器常见的用L1 、L2分别表示一次绕组首端和尾端，二次绕组则用K1、K2或S1、S2表示首端或尾端，不同的生产厂家其标号可能不一样，通常用下标1表示首端，下标2表示尾端。

当端子的感应电势方向一致时，称为同名端；反过来说，如果在同名端通入同方向的直流电流，它们在铁芯中产生的磁通也是同方向的。标号同为首端或同为尾端的端子而且感应电势方向一致，这种标号的绕组称为减极性，如图1.3a所示，此时A-a端子的电压是两个绕组感应电势相减的结果。在组合互感器中正确的标号规定为减极性。

4、电流互感器和电压互感器在结构上的主要差别

1）电流互感器和电压互感器都可以有多个二次绕组，但电流互感器可以多个二次绕组共用一个铁芯，电压互感器则必需是每个二次绕组都必需有独立的铁芯，有多少个二次绕组，就有多少个铁芯。

2）电流互感器一次绕组匝数很多，导线很细，二次绕组匝数较少，导线稍粗；而变电站用的高压电压互感器一次绕组只有1到2匝，导线很粗，二次绕组匝数较多，导线的粗细与二次电流的额定值有关。

3）电流互感器正常运行时，严禁将一次绕组的低压端子打开，严禁将二次绕组短路；电压互感器正常运行时，严禁将二次绕组开路。

5、电流互感器型号意义

第一个字母：J—电流互感器。

第二个字母：D—单相；S—三相；C—串级式；W—五铁芯柱。

第三个字母：G—干式，J—油浸式；C—瓷绝缘；Z—浇注绝缘；R—电容式；S—三相；Q－气体绝缘

第四个字母：W—五铁芯柱；B—带补偿角差绕组。 连字符后的字母：GH—高海拔地区使用；TH—湿热地区使用。

6、电压互感器的型号意义

电压互感器的型号由字母符号及数字组成，通常表示电压互感器绕组类型、绝缘种类、使用场所及电压等级等。字母符号含义如下：

第一位字母：L——电压互感器。

第二位字母：M——母线式(穿心式)；Q——线圈式；Y——低压式；D——单匝式；F——多匝式；A——穿墙式；R——装入式；C——瓷箱式；Z ——支柱式；V ——倒装式。

第三位字母：K——塑料外壳式；Z——浇注式；W——户外式；G——改进型；C——瓷绝缘；P——中频；Q ——气体绝缘。

第四位字母：B——过流保护；D——差动保护；J——接地保护或加大容量；S——速饱和；Q——加强型。

字母后面的数字一般表示使用电压等级。例如：LMK－0.5S型，表示使用于额定电压500V及以下电路，塑料外壳的穿心式S级电压互感器。LA－10型，表示使用于额定电压10kV电路的穿墙式电压互感器。
