电流互感器与电压互感器

一、组合互感器是什么

组合互感器是一种特种变压器，将一次回路的高电压或大电流变为二次回路的低电压（100V）或额定二次电流（5A或1A）。

这样可以使二次仪表和保护继电器等设备与高压装置很好的隔离开，保证工作人员的安全。

同时二次侧采用低电压，小电流的控制电缆连接，方便，简单，便于遥控，遥测，以及在不中断一次系统的条件下对二次进行适当的改变。

同时为了保证设备和人身安全，互感器二次侧必须有一点接地，这样当互感器一次，二次绕组绝缘损坏时，可防止二次设备上出现危险的高电压。

二、组合互感器内的互感器分类

1、电流互感器

电流互感器的工作原理是电磁感应原理，特点是将电流互感器的一次绕组串联接入被测电路中，对被测电路的电流和电压影响极小。

电流互感器的二次绕组串联接入仪表和继电器的电流线圈，构成测量和保护的交流回路。

运行中，电流互感器二次侧不允许开路，因为在排除损耗的情况下，一次测电流和二次侧电流在铁芯中产生的磁势刚好中和，当二次侧开路时，二次侧产生的磁势为0，使铁芯中的磁通剧增达到饱和状态 ，铁芯损耗增大严重发热，会影响绕组绝缘，另外在二次侧会感应出很高的过电压（可达几千伏），危及人身和设备安全。因此电流互感器二次侧不允许安装熔断器或空气开关。

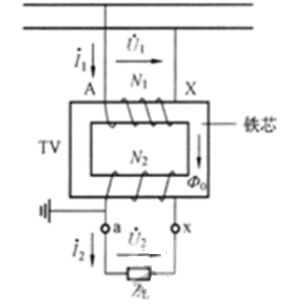

2、电压互感器

电磁式电压互感器同样是电磁感应原理，工作特点是将一次绕组并联接入被测电路中，二次绕组并联接入仪表和继电器的电压线圈，构成测量和保护的交流回路。

电压互感器二次绕组的额定电压通常为100V。电压互感器二次侧不允许短路，因为二次侧如果发生短路必然会产生很大的短路电流，损坏电压互感器，因此电压互感器的二次侧必须安装熔断器或小型空气开关。

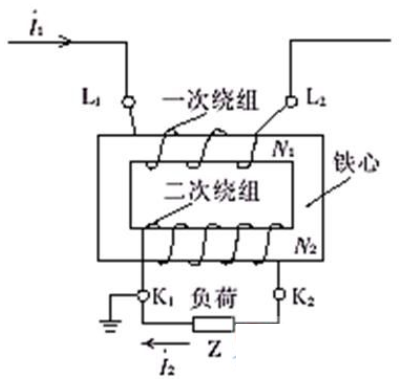

电流互感器原理图
