高压互感器是一种小型的降压变压器，主要由铁芯、一次绕组、二次绕组、接线端子和绝缘支持物等构成，一次绕组并接于电力系统一次回路中，其二次绕组并联接入了测量仪表、继电保护装置或自动装置的电压线圈，即负载为多个元件时，负载并联后接入二次绕组，且标准额定电压为100V。

由于高压互感器是把高电压变成低电压，所以它的主绕组的匝数较多，而次绕组的匝数较少。

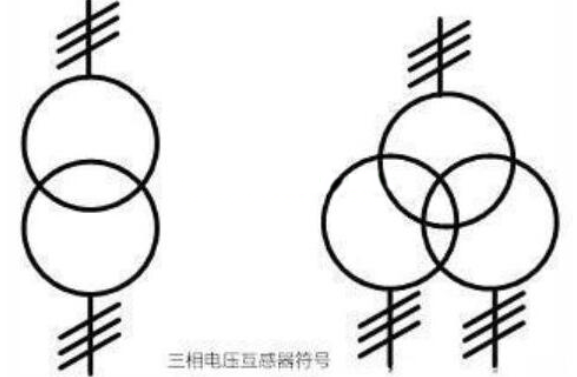

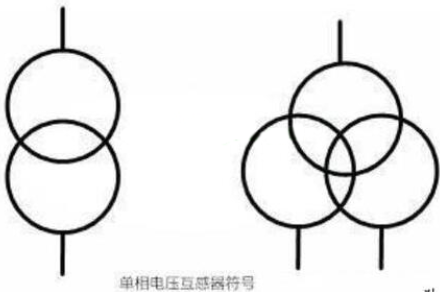

高压互感器在电路中的符号如图所示，用"TV"来表示，一、二次绕组绝缘套管分别标记"●"的两个端子为同名端或同极性端。

高压互感器在电力系统中要测量的电压有线电压、相电压、相对地电压和单相接地时出现的零序电压。

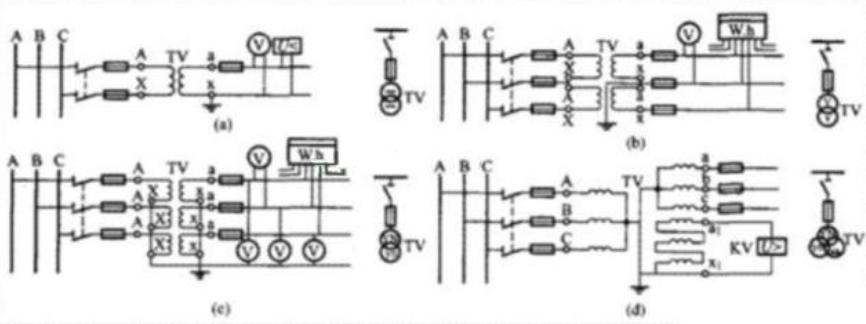

为了测取这些电压，高压互感器就有了不同的接线方式，最常见的有以下几种

高压互感器使用的注意事项

1．高压互感器在投入运行前要按照规程规定的项目进行试验检查。例如，测极性、连接组别、摇绝缘、核相序等。

2．高压互感器的接线应保证其正确性，一次绕组和被测电路并联，二次绕组应和所接的测量仪表、继电保护装置或自动装置的电压线圈并联，同时要注意极性的正确性。

3．接在高压互感器二次侧负荷的容量应合适，接在高压互感器二次侧的负荷不应超过其额定容量，否则，会使互感器的误差增大，难以达到测量的正确性。

4．高压互感器二次侧不允许短路。由于高压互感器内阻抗很小，若二次回路短路时，会出现很大的电流，将损坏二次设备甚至危及人身安全。高压互感器可以在二次侧装设熔断器以保护其自身不因二次侧短路而损坏。在可能的情况下，一次侧也应装设熔断器以保护高压电网不因互感器高压绕组或引线故障危及一次系统的安全。5．为了确保人在接触测量仪表和继电器时的安全，高压互感器二次绕组必须有一点接地。因为接地后，当一次和二次绕组间的绝缘损坏时，可以防止仪表和继电器出现高电压危及人身安全。
