电流互感器（currenttransformer，简称CT），其原理是依据电磁感应原理，由闭合的铁心和绕组组成。它的一次绕组匝数很少，串在需要丈量的电流的线路中，因而它经常有线路的全部电流流过，二次绕组匝数比较多，串接在丈量外表和保护回路中。

电流互感器在作业时，它的2次回路始终是闭合的，因而丈量外表和保护回路串联线圈的阻抗很小，电流互感器的作业状况挨近短路。电流互感器起到变流和电气隔离效果，它是电力系统中丈量外表、继电保护等二次设备获取电气一次回路电流信息的传感器，电流互感器将高电流按份额转换成低电流，电流互感器一次侧接在一次系统，二次侧接丈量外表、继电保护等。

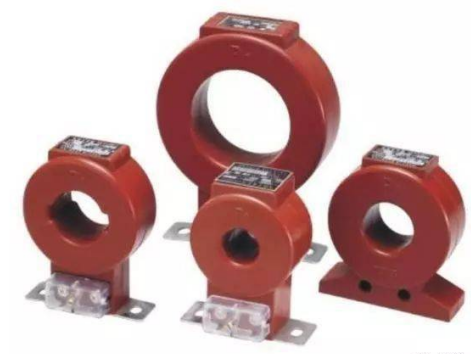

电流互感器的结构形式有浇注式、干式、油浸式等。

1）电流互感器的作用

电流互感器是二次绕组在短路状态下作业的变压器，用来把高压或低压体系的大电流变换成低压体系的小电流，以供检测仪表、自动控制信号以及继电保护之用。二次侧的额定电流为5A（或1A），故所接的电流表量程为5A（或1A）。

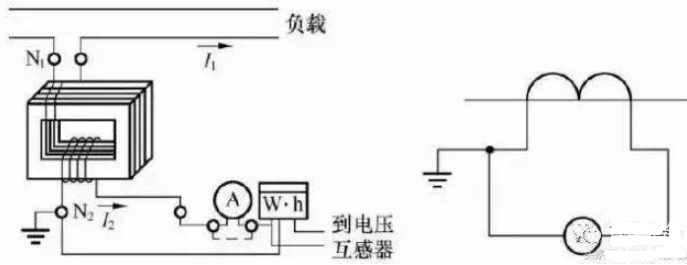

下图为电流互感器的一次绕组N1，一般只有1匝或几匝，导线较粗，被串联到需要测量电流的电路里。电流互感器一次绕组中的电流，即被测电路的电流，记为I1。二次绕组N2有较多的匝数，导线较细且与内阻极小的电流表、功率表的电流线圈或阻值不大的电阻等构成闭合回路，因负载阻抗极小，可看成二次绕组被短接。

2）电流互感器的型号表示

型号参数

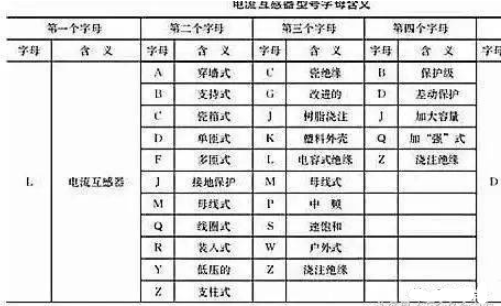

一、电流互感器型号：

第一字母：L—电流互感器

第二字母：A—穿墙式；Z—支柱式；M—母线式；D—单匝贯穿式；V—结构倒置式；J—零序

接地检测用；W—抗污秽；R—绕组裸露式

第三字母：Z—环氧树脂浇注式；C—瓷绝缘；Q—气体绝缘介质；W—与微机保护专用

第四字母：B—带保护级；C—差动保护；D—D级；Q—加强型；J—加强型ZG

第五数字：电压等级产品序号

3）注意事项

运行中二次侧不得开路，否则会发生高压，危及外表和人身安全，因此二次侧不能接熔断器；运行中如要拆下电流表，必须先将二次侧短路才行。

电流互感器的铁芯和二次绕组一端要牢靠接地，避免在绝缘破坏时带电而危及外表和人身安全。电流互感器的一次、二次绕组有“+”、“-”或“*”的同名端符号，二次侧接功率表或电能表的电流线圈时，极性不能接错。电流互感器二次侧负载阻抗大小会影响丈量的准确度，负载阻抗的值应小于互感器要求的阻抗值，使互感器尽量工作在“短路状态”，而且所用互感器的准确度等级应比所接外表的准确度高两级，以保证丈量准确度。
